Blender3.x CAD使い時のエクスポート設定

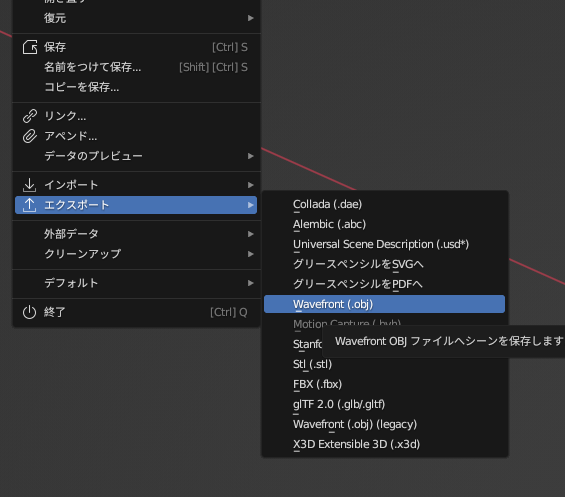

Wavefront(.obj)で出力

画像

オペレータープリセットを選ぶ　又は　指定する

303.03プリセット

1. スケールを303.03
2. マテリアルのチェックを外す

画像

適当なソフトで開いてPDFでプリントする

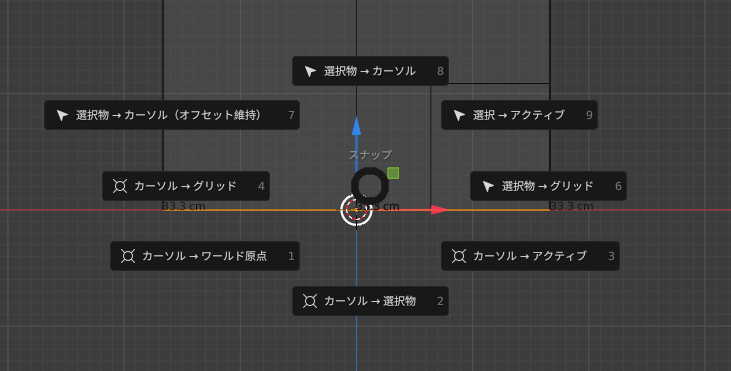

Blender3系 カーソルを合わせる

ここへ編集モードから　Shift+S

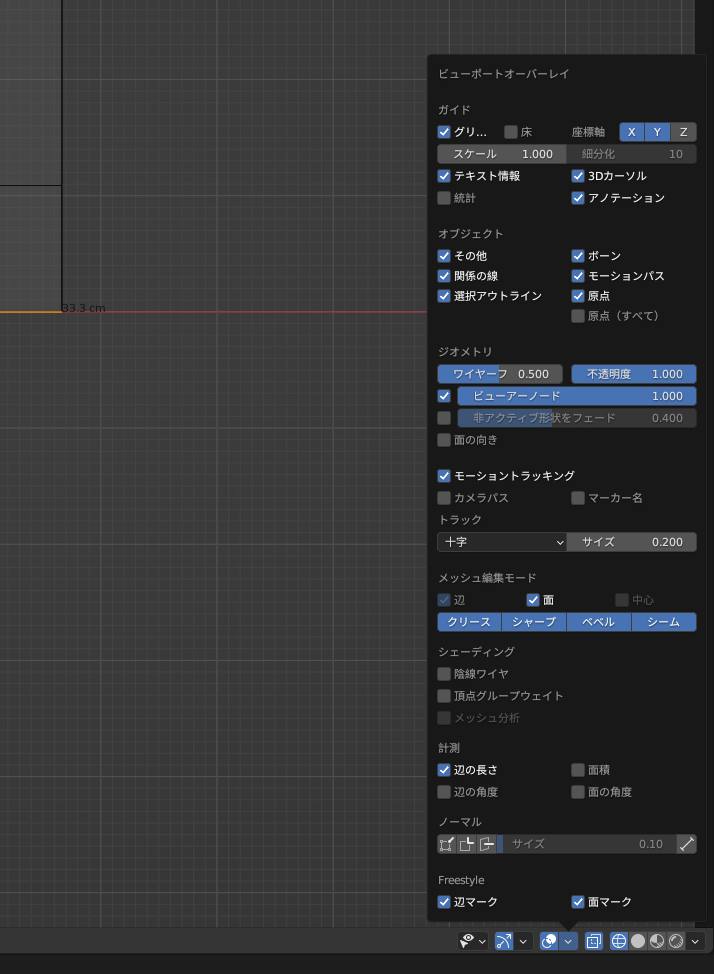

Blender3系 長さを表示する

メイン画面の右下からパネルを表示して　辺の長さ　をチェック

Blender3系 オブジェクトを変換する

キーボードショートカットは無くなったのか

コンテクストメニュー（右クリック）から変換か

オブジェクトから変換となる
